Partihandel UC Set Screw Locking Insert Bearing Series Fabrik, Tillverkare

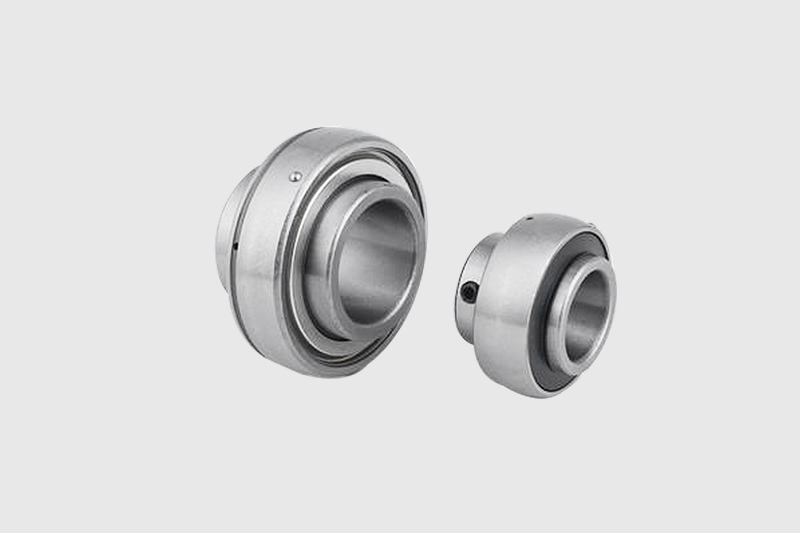

UC Set Screw Locking Insert Bearing Series

SYSTEMBESKRIVNING:

UC Set Screw Locking Insert Bearing Series

TEKNISK RITNING:

Lager nr.		Axel Dia.		Dimensionera				mm				Dynamisk belastning	Statie belastning	Vikt (kg)
		d						i.				betyg	betyg （KN）
		(i.)	(mm)	D	B	C	S	S1	G	h	ds	Cr (KN)	Cor (KN)
UC	201		12	47 1,8504	31 1,2205	16 0,6299	12,7 0,5000	18,3 0,7205	4,7 0,1850	4,4 0,1732	M6×1 1/4-28UNF	9.88	6.65	0.19
	201-8	1/2												0.19
	202		15											0.19
	202-9	16/9												0.19
	202-10	5/8												0.19
	203		17											0.19
	203-11	11/16												0.19
	204		20											0.17
	204-12	3/4												0.18
UC	205		25	52 2,0472	34,1 1,3425	17 0.6693	14,3 0,5630	19,8 0,7795	5,5 0,2165	4,3 0,1693	M6×1 1/4-28UNF	10.78	9.93	0.19
	205-14	7/8												0.22
	205-15	15/16												0.20
	205-16	1												0.19
UC	206		30	62 2,4409	38,1 1,5000	19 0,7480	15,9 0,6260	22,2 0,8740	5,5 0,2165	5 0,1969	M6×1 1/4-28UNF	14.97	11.31	0.31
	206-17	1-11/16												0.34
	206-18	1-1/8												0.34
	206-19	1-3/16												0.32
	206-20	1-1/4												0.30
UC	207		35	72 2,8346	42,9 1,6890	20 0,7874	17,5 0,6890	25,4 1 0000	6,5 0,2559	5,8 0,2283	M8×1 5/16-24UNF	19.75	15.30	0.46
	207-20	1-1/4												0.52
	207-21	15/16												0.50
	207-22	1-3/8												0.48
	207-23	1-7/16												0.45
UC	208		40	80 3,1496	49,2 1,9370	21 0,8268	19 0,7480	30,2 1,1890	8 0,3150	6,3 0,2480	M8×1 5/16-24UNF	25.09	19.84	0.63
	208-24	1-1/2												0.68
	208-25	1-9/16												0.64
UC	209		45	85 3,3465	49,2 1,9370	22 0,8661	19 0,7480	30,2 1,1890	8 0,3150	6,8 0,2677	M8×1 5/16-24UNF	25.14	20.46	0.68
	209-26	1-5/8												0.78
	209-27	1-11/16												0.74
	209-28	1-3/4												0.70
UC	210		50	90 3,5433	51,6 2,0315	24 0,9449	19 0,7480	32,6 1,2835	9 0,3543	6,5 0,2559	M10×1,25 3/8-24UNF	26.98	23.18	0.78
	210-30	1-7/8												0.85
	210-31	1-15/16												0.80
UC	211		55	100 3,9370	55,6 2,1890	25 0,9843	22,2 0,8740	33,4 1,3150	9 0,3543	7,2 0,2835	M10×1,25 3/8-24UNF	33.37	29.22	1.07
	211-32	2												1.22
	211-34	2-1/8												1.10
	211-35	2-3/16												1.05
UC	212		60	110 4,3307	65,1 2,5630	27 1,0630	25,4 1 0000	39,7 1,5630	10,5 0,4134	8,2 0,3228	M10×1,25 3/8-24UNF	36.74	32.93	1.51
	212-36	2-1/4												1.65
	212-38	2-3/8												1.53
	212-39	2-7/16												1.45
UC	213		65	120 4,7244	65,1 2,5630	29 1.1417	25,4 1 0000	39,7 1,5630	12 0,4724	8 0,3150	M10×1,25 3/8-24UNF	44.01	40	1.86
	213-39	2-7/16												1.96
	213-40	2-1/2												1.94
UC	214		70	125 4,9213	74,6 2,9370	30 1,1811	30,2 1,1890	44,4 1,7480	12 0,4724	9 0,3543	M12×1,25 7/16-20UNF	46.8	45	2.05
	214-43	2-11/16												2.04
	214-44	2-3/4												2.06
UC	215		75	130 5,1181	77,8 3,0630	30 1,1811	33,3 1,3110	44,5 1,7520	12 0,4720	9 0,3543	M12×1,25 7/16-20UNF	50.8	49.5	2.21
	215-47	2-15/16												2.3
	215-48	3												2.13
UC	216		80	140 5.5118	82.6 3.2520	33 1.2992	33.3 1.3110	49.3 1.9410	14 0.5512	10.3 0.4055	M12×1,25 7/16-20UNF	55.04	53.31	2.79
UC	217		85	150 5.9055	85.7 3.3740	35 1.3780	34.1 1.3425	51.6 2.0315	14 0.5512	11 0.4331	M12×1,25 7/16-20UNF	63.98	63.89	3.38
	217-52	3-1/4												3.59
UC	218		90	160 6.2992	96 3.7795	37 1.4567	39.7 1.5630	56.3 2.2165	14 0.5512	12 0.4724	M12×1,25 1/2-20UNF	73.83	70.76	4.46
	218-56	3-1/2												4.56

Toleransklass

Standard	Toleransklass
GB/T307.1	PO	P6	P5	P4
IS0492	C LASSO	KLASS 6	KLASS 5	KLASS 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Lagermaterial

Chrome Steel: Kemisk sammansättning av Chrome Steel

Stål nr	Kemisk sammansättning %
Stål nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1.30-1.65

Interchange of Chrome Stål nr.

Land	Kina	ISO	U.S.A	Tyskland	Japan	Sverige
Kullager Steel No.	Gcr15	638/XVII 1	(AISI)52100	(DIN)100Cr6	(Jis)SVJ2	SKF3

Förpackning

Rörpackning, enkelboxpackning eller annan industriell packning är alla tillgängliga. Särskilda krav bör anges i beställningen

Vårt eget NSJ-paket är enligt nedan
