Räskad kontra djupa spårbollslager: Nyckelskillnader och applikationer

I. Introduktion

A. Definiera kort rygg och djupa spårkulslager

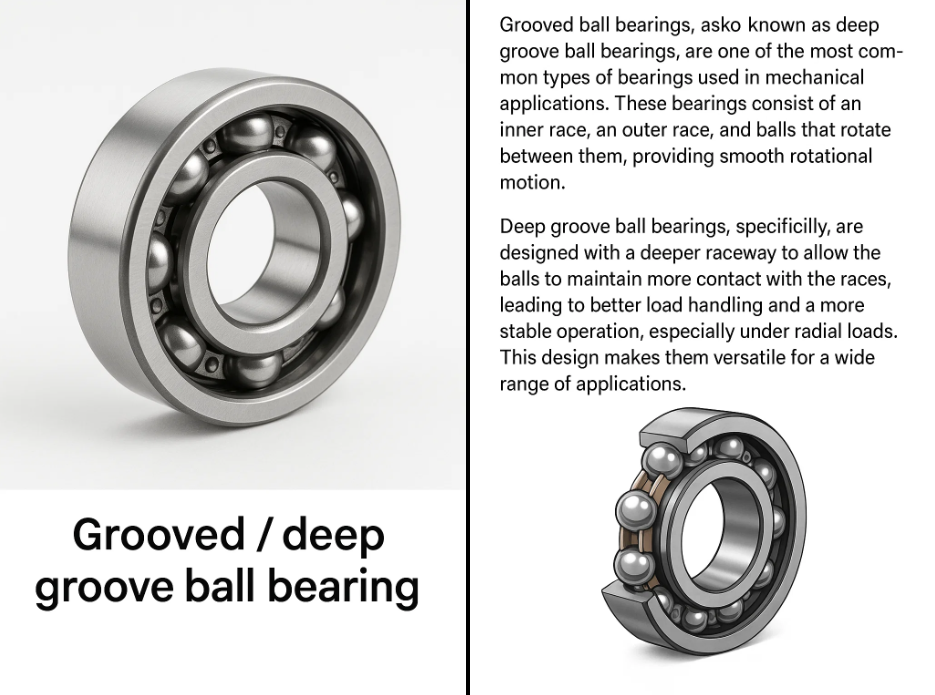

Räfflad kullager , även känd som djupa spårkulslager, är en av de vanligaste typerna av lager som används i mekaniska tillämpningar. Dessa lager består av en inre ras, en yttre ras och bollar som roterar mellan dem, vilket ger smidig rotationsrörelse. "Groove" hänvisar till den djupare banan i designen som hjälper till att rymma högre belastningar och erbjuder mjukare rörelse.

Djupa spårkulslager, specifikt, är utformade med en djupare raceway för att låta bollarna upprätthålla mer kontakt med tävlingarna, vilket leder till bättre belastningshantering och en mer stabil operation, särskilt under radiella belastningar. Denna design gör dem mångsidiga för ett brett utbud av applikationer.

B. Markera vikten av att förstå deras skillnader

Att förstå skillnaderna mellan räfflade (djupa spår) kullager och ochra typer, såsom cylindriska rullager, är avgörande för att välja rätt lager för specifika applikationer. Att välja den högra lagringstypen kan påverka prestanda, livslängd och effektivitet i maskiner, från höghastighetsoperationer i elmotorer till tunga användningsområden i maskiner. Genom att erkänna de specifika fördelarna och begränsningarna för varje typ kan ingenjörer fatta mer informerade beslut som bidrar till tillförlitligheten och kostnadseffektiviteten i deras mönster.

Ii. Djupa spårkullager

A. Beskriv designen och strukturen

Djupa spårkulslager är en av de enklaste och mest mångsidiga lagerkonstruktionerna. Deras grundstruktur består av tre huvudkomponenter:

1. Inre lopp : Den inre ringen, som passar på axeln.
2. Yttre lopp : Den yttre ringen, som passar in i huset.
3. Bollar : En uppsättning stål- eller keramiska bollar som rullar mellan de inre och yttre tävlingarna.

Raceway (spår) i djupa spårkulslager är utformade för att vara djupare än standardkullager. Detta djupare spår möjliggör större kontakt mellan bollarna och tävlingarna, vilket ökar lastkapaciteten och förbättrar stabiliteten. Spåret är vanligtvis cirkulärt, vilket hjälper till att minska friktionen under rotation.

Djupa spårkulslager är vanligtvis skyddade eller förseglade för att skydda bollarna från smuts, fukt och andra föroreningar, vilket säkerställer långvarig prestanda. De finns i olika storlekar, med den vanligaste är en-radens sort, även om två- och tre-radiga mönster också finns tillgängliga.

B. Diskutera lastkapacitet (radiell och axiell)

Lastkapaciteten för djupa spårkulslager är främst radiell men inkluderar också viss förmåga att hantera axiella (tryck) belastningar.

• Radiell lastkapacitet : Detta är lagarnas förmåga att stödja belastningar som är vinkelrätt mot axeln. Djupa spårkulslager har en god radiell belastningskapacitet för sin storlek och kan enkelt hantera måttliga radiella belastningar. Den radiella lastkapaciteten är vanligtvis högre när lagret är utformat med större kulstorlekar.

• Axiell lastkapacitet : Till skillnad från vinkelkontaktlager kan djupa spårkulslager också hantera axiella belastningar (belastningar parallella med axeln), men kapaciteten är relativt lägre. Den axiella lastkapaciteten är begränsad eftersom bollarna inte är i direktkontakt med tävlingarna i en specifik vinkel som i vinkelkontaktkonstruktioner.

Lastkapacitetsjämförelse (exempel):

C. Vanliga applikationer (elmotorer, pumpar)

Djupa spårkulslager används ofta i en mängd olika applikationer på grund av deras mångsidighet. Vissa vanliga applikationer inkluderar:

• Elmotorer : Mångsidigheten och förmågan att hantera både radiella och axiella belastningar gör djupa spårkulslager idealiska för elmotorer, som kräver smidig, kontinuerlig drift.
• Pumps : I centrifugalpumpar stöder djupa spårkulslager de roterande axlarna medan han hanterar måttliga axiella och radiella belastningar.
• Hushållsapparater : Fläktar, tvättmaskiner och andra apparater som kräver smidig rotation drar också nytta av egenskaperna hos djupa spårkullager.
• Bilapplikationer : Venteratorer, hjul och andra roterande delar i fordon förlitar sig ofta på djupa spårkulslager för deras tillförlitlighet.

D. Fördelar: Mångsidighet, hög hastighetsförmåga, lågt underhåll

Djup spårkulslager erbjuder flera viktiga fördelar:

1. Mångsidighet : Dessa lager kan användas i ett brett spektrum av applikationer, inklusive både lätta och måttliga bärande system. Deras enkla design gör dem anpassningsbara för olika branscher.
2. Höghastighetsförmåga : Djupa spårkulslager kan höghastighetsrotation med minimal friktion. Detta gör dem lämpliga för användning i elmotorer och maskiner som arbetar med höga hastigheter.
3. Lågt underhåll : På grund av deras förseglade eller skärmade mönster kräver djupa spårkulslager minimalt underhåll, och deras livslängd kan vara lång när den används korrekt under lämpliga förhållanden.

E. Nackdelar: Lägre axiell belastningskapacitet jämfört med vinkelkontaktlager

Trots deras fördelar har djupa spårkulager begränsningar:

1. Lägre axiell lastkapacitet : Medan de kan hantera måttliga axiella belastningar är deras förmåga att hantera dessa laster mindre än för vinkelkontaktlager. I applikationer där axiella belastningar är mer betydelsefulla, såsom trycklager, kanske djupa spårkullager inte är det bästa valet.
2. Begränsat i tunga applikationer : De är inte lämpliga för mycket hög bärande kapacitet, till exempel i tunga maskiner, som kräver lager som tål mer intensiv stress.

Iii. Räskade rullager (cylindriska rullager)

A. Beskriv designen och strukturen of Cylindrical Roller Bearings

Cylindriska rullager är utformade för att bära radiella belastningar och är konstruerade med cylindriska rullar placerade mellan två banor (de inre och yttre ringarna). Till skillnad från kullager, som använder sfäriska bollar, använder cylindriska rullager rullar som är i direkt linjekontakt med banorna, vilket ökar lagerets lastbärande kapacitet.

Huvudkomponenterna i ett cylindriskt rullager är:

1. Inre lopp : Den inre ringen, som passar på axeln.
2. Yttre lopp : Den yttre ringen, som passar in i huset.
3. Rullar : Cylindriska rullar som är i kontakt med banorna och kan ha tyngre radiella belastningar än bollar.
4. Bur eller distans : Denna komponent separerar rullarna, vilket säkerställer att de förblir jämnt fördelade och förhindrar direktkontakt, vilket kan öka friktionen.

Cylindriska rullager finns vanligtvis i både en-rad och multi-rads mönster, med en-radens design är den vanligaste. Rullarna är inriktade i en enda rad, men multi-rad-konfigurationer kan ge ytterligare bärande kapacitet, vilket är användbart i tunga applikationer.

B. Diskutera lastkapacitet (främst radiell)

Cylindriska rullager är främst utformade för att stödja radiella belastningar och deras lastbärande kapacitet är i allmänhet högre än för kullager på grund av det större kontaktområdet mellan rullarna och tävlingarna. De viktigaste egenskaperna hos lastkapacitet i cylindriska rullager är:

• Radiell lastkapacitet : Cylindriska rullager har en högre radiell belastningskapacitet Jämfört med djupa spårkullager. Detta gör dem lämpliga för applikationer med höga radiella krafter, såsom tunga maskiner, industriella växellådor och motoraxlar.

• Axiell lastkapacitet : Cylindriska rullager har en lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Lastkapacitetsjämförelse (exempel):

C. Vanliga applikationer (växellådor, tunga maskiner)

Cylindriska rullager används ofta i applikationer där hög radiell belastningskapacitet behövs, till exempel:

• Växellådor : Den höga radiella lastkapaciteten gör cylindriska rullager idealiska för växellådor, särskilt i industrimaskiner där stora belastningar överförs via växlar.
• Tunga maskiner : I applikationer som kranar, konstruktionsutrustning och gruvmaskiner används cylindriska rullager för att stödja stora radiella belastningar.
• Elmotorer : Även om de vanligtvis inte används i höghastighetsmotorer på grund av hastighetsbegränsningar, används cylindriska rullager i större industriella motorer som hanterar tunga belastningar.
• Rullande fabriker : Dessa lager finns i applikationer som rullande fabriker och annan tung bearbetningsutrustning på grund av deras förmåga att bära tunga radiella belastningar.

D. Fördelar: Hög radiell belastningskapacitet

Cylindriska rullager erbjuder flera viktiga fördelar:

1. Hög radiell lastkapacitet : Deras cylindriska rullar tillåter dem att stödja mycket högre radiella belastningar än djupa spårkulslager, vilket gör dem till det ideala valet för tunga applikationer.
2. Bra prestanda i tunga verksamheter : De är väl lämpade för applikationer som involverar höga belastningar och måttliga hastigheter, till exempel i industrimaskiner och stor mekanisk utrustning.
3. Mångsidig i tunga industriella applikationer : Deras robusta design gör det möjligt att använda cylindriska rullager i ett brett spektrum av industrier, inklusive fordon, konstruktion, gruvdrift och ståltillverkning.

E. Nackdelar: Låg axiell belastningskapacitet, inte lämplig för höga hastigheter jämfört med kullager

Trots deras starka lastbärande kapacitet har cylindriska rullager begränsningar:

1. Låg axiell belastningskapacitet : Medan de kan stödja viss axiell belastning är deras axiella belastningskapacitet begränsad jämfört med vinkelkontaktlager. Detta gör dem olämpliga för applikationer som kräver betydande axiell belastningshantering.
2. Hastighetsbegränsningar : Cylindriska rullager är i allmänhet inte lämpliga för höghastighetsapplikationer eftersom rullarna skapar mer friktion jämfört med kullager. Friktionskrafterna ökar med hastighet, vilket leder till värmeproduktion och minskad effektivitet vid högre rotationshastigheter.
3. Mindre kompakt än kullager : På grund av rullarnas cylindriska form tenderar cylindriska rullager att vara bulkigare än djupa spårkulslager. Detta kan vara en begränsning i rymdbegränsade applikationer.

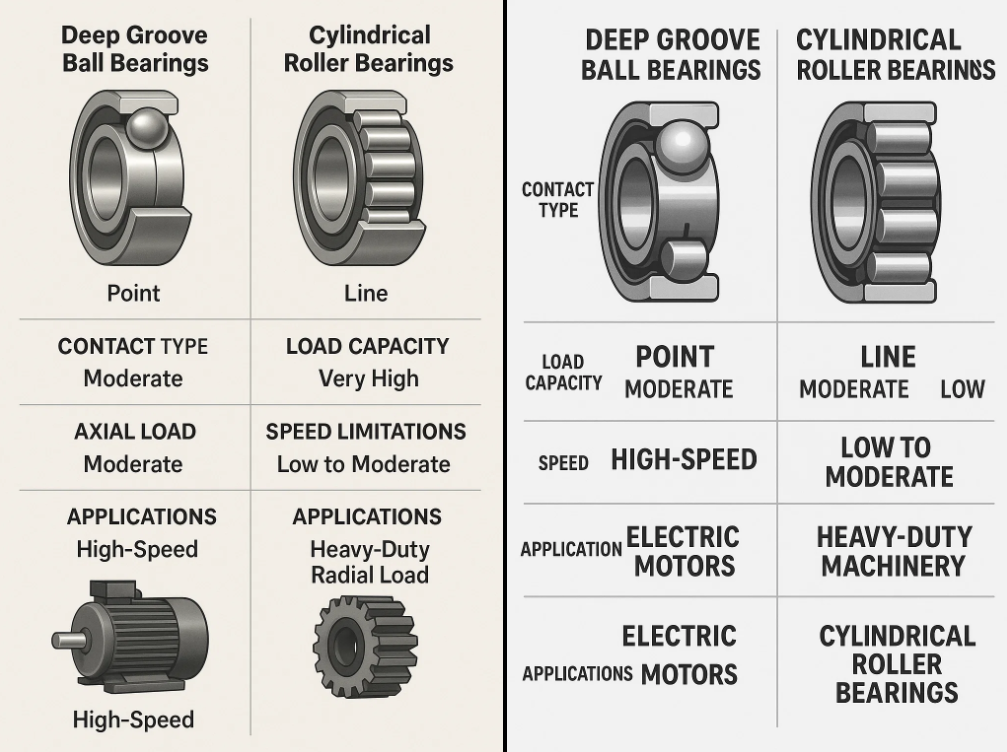

Iv. Viktiga skillnader

A. Kontakttyp (Point vs. Line)

En av de främsta skillnaderna mellan djupa spårkulslager och cylindriska rullager är kontakttypen mellan rullande elementen och banorna.

• Djupa spårkullager : Kontakten mellan bollarna och banorna är punktkontakt . Detta innebär att bara en liten punkt i bollen berör raceway vid en viss tidpunkt. Detta resulterar i lägre friktion men innebär också att lasten är fördelad över ett mindre område, vilket kan begränsa lagerets lastkapacitet, särskilt för tyngre radiella belastningar.

• Cylindriska rullager : Däremot använder cylindriska rullager linjekontakt mellan de cylindriska rullarna och tävlingarna. Detta större kontaktområde gör det möjligt för lagret att hantera mycket högre radiella belastningar än kullager, vilket gör dem idealiska för tunga applikationer.

B. Lastkapacitet (radiell och axiell)

Lastkapaciteten för de två lagren skiljer sig avsevärt på grund av deras strukturella konstruktioner.

• Radiell lastkapacitet :

  • Djupa spårkullager : Måttlig radiell belastningskapacitet. Dessa lager kan hantera radiella belastningar effektivt men är begränsade jämfört med cylindriska rullager.
  • Cylindriska rullager : Mycket hög radiell belastningskapacitet på grund av linjekontakten mellan rullarna och banorna. Denna design gör att de kan ha mycket större radiella belastningar.

• Axiell lastkapacitet :

  • Djupa spårkullager : Måttlig axiell belastningskapacitet. Dessa lager kan hantera både radiella och axiella belastningar men är mer begränsade för att hantera axiella belastningar jämfört med specialiserade lagertyper, såsom vinkelkontaktlager.
  • Cylindriska rullager : Låg axiell belastningskapacitet. Medan dessa lager kan stödja viss axiell belastning, ligger deras primära styrka i hantering av radiell belastning, vilket gör dem olämpliga för applikationer där betydande axiella belastningar är involverade.

Lastkapacitetsjämförelse (exempel):

C. hastighetsbegränsningar

Hastighetsfunktioner är en annan viktig differentierare mellan de två lagertyperna:

• Djupa spårkullager : Dessa lager är utformade för höghastighetsapplikationer. På grund av punktkontakten mellan bollarna och banorna finns det mindre friktion, vilket möjliggör jämnare rotation och snabbare hastigheter. Detta gör dem lämpliga för applikationer som elmotorer, där höga hastigheter är vanliga.

• Cylindriska rullager : Medan cylindriska rullager kan hantera tunga laster, är de i allmänhet inte passar för höghastighetsapplikationer . Linjekontakten mellan rullarna och banorna resulterar i mer friktion jämfört med kullager, vilket ökar värmeproduktionen och begränsar deras hastighetsförmåga. Dessa lager används vanligtvis i låga till måttliga hastighetsapplikationer, där tunga radiella belastningar är vanligare.

D. applikationer

De primära tillämpningarna av djupa spårkulslager och cylindriska rullager skiljer sig också på grund av deras respektive belastningskapacitet och hastighetsegenskaper:

• Djupa spårkullager :

  • Vanligtvis används i höghastighets- Applikationer som elmotorer, pumpar, fläktar och bilkomponenter.
  • Lämplig för allmänna maskiner och precisionsinstrument där både radiella och måttliga axiella belastningar är involverade.

• Cylindriska rullager :

  • Föredragen i tunga applikationer Som industriella växellådor, stora motorer, vindkraftverk och byggmaskiner.
  • Används vanligtvis i system som involverar högradialbelastning Men lägre hastigheter, såsom rullande fabriker, krossar och stora maskiner inom gruv- och stålindustri.

Applikationsöversikt:

V. När ska man använda vilken

A. Scenarier som gynnar djupa spårbollslager

Djupa spårkulslager är en mångsidig och allmänt använt lager typ, väl lämpad för en mängd olika applikationer. Här är scenarier där djupa spårbollslager skulle vara det föredragna valet:

1. Höghastighetsapplikationer : Om applikationen kräver höghastighetsrotation är djupa spårkulager ett idealiskt val på grund av deras låga friktion och förmåga att arbeta med högre hastigheter med mindre värmeproduktion. Vanliga exempel inkluderar:

   • Elmotorer
   • Fans
   • Elverktyg

2. Lätt till måttliga radiella och axiella belastningar : I applikationer där både radiella och måttliga axiella belastningar finns, utmärker sig djupa spårkulslager eftersom de kan stödja båda typerna av belastningar samtidigt. Några exempel inkluderar:

   • Pumps (centrifugal)
   • Transportsystem
   • Bilkomponenter (t.ex. växelströmsgeneratorer, hjulnav)

3. Lågt underhåll Applications : När lågt underhåll är ett viktigt krav är djupa spårkulager ett bra val på grund av deras förseglade eller skärmade mönster som hjälper till att skydda dem från smuts, damm och fukt. Detta gör dem idealiska för:

   • Hushållsapparater (t.ex. tvättmaskiner, kylskåp)
   • HVAC -system
   • Industriutrustning med minimala underhållsbehov

4. Kompaktapplikationer : Om utrymmet är begränsat är djupa spårkulager ett bra alternativ på grund av deras relativt små och kompakta design. Ansökningar kan inkludera:

   • Små motorer
   • Robotik
   • Kompakta maskiner och instrumentering

B. Scenarier som gynnar cylindriska rullager

Cylindriska rullager föredras i situationer där tunga radiella belastningar är vanliga, men hastighet är inte ett primärt problem. Här är de typiska scenarierna där cylindriska rullager utmärker sig:

1. Radial belastning Applications : När applikationen kräver ett lager som tål höga radiella belastningar är cylindriska rullager det bästa valet på grund av deras högre belastningskapacitet. Vanliga exempel inkluderar:

   • Industristi (t.ex. i fabriker eller gruvdrift)
   • Konstruktionsmaskiner (t.ex. kranar, grävmaskiner)
   • Rullar and conveyor systems i tunga industrier

2. Låg till måttlig Speed Applications : Cylindriska rullager är lämpade för applikationer med lägre till måttliga hastigheter, där deras höga radiella belastningskapacitet kan användas fullt ut utan begränsningarna för höghastighetsdrift. Exempel inkluderar:

   • Vindkraftverk
   • Tunga motorer
   • Stora industrifans

3. Hög chockbelastningssituationer : Cylindriska rullager är väl lämpade för applikationer där lager utsätts för chockbelastningar eller högeffektkrafter. Deras robusta design gör det möjligt för dem att ta upp sådana krafter bättre än djupa spårkulslager. Några exempel inkluderar:

   • Gruvutrustning
   • Metallbearbetningsmaskiner
   • Järnvägs- och transportsystem

4. Tunga maskiner in Harsh Environments : När driftsförhållanden involverar höga nivåer av förorening, smuts eller damm, används cylindriska rullager (särskilt förseglade typer) i tunga maskiner och industriella miljöer. Dessa inkluderar:

   • Stålverk
   • Grävgrävare
   • Krossutrustning

Snabb jämförelse av scenarier:

Vi. Viktiga skillnader och applikationer

A. Sammanfatta de viktigaste skillnaderna och applikationerna

Låt oss snabbt sammanfatta de viktigaste skillnaderna mellan för att avsluta de viktigaste skillnaderna mellan djupa spårkullager and cylindriska rullager :

• Design och kontakttyp :

  • Djupa spårkullager Använd punktkontakt mellan bollarna och banorna, vilket resulterar i lägre friktion och förmågan att arbeta med höga hastigheter men med måttlig belastningskapacitet.
  • Cylindriska rullager Använd linjekontakt mellan de cylindriska rullarna och banorna, vilket gör att de kan stödja mycket högre radiella belastningar men begränsa deras hastighetsfunktioner och axiell belastningshantering.

• Belastningskapacitet :

  • Djupa spårkullager Hantera både radiella och axiella belastningar men är mer lämpliga för måttliga belastningar och höghastighetsapplikationer.
  • Cylindriska rullager excel i hanteringen högradialbelastning men är inte utformade för betydande axiella belastningar eller höghastighetsrotation.

• Hastighet och underhåll :

  • Djupa spårkullager är perfekta för höghastighets, lågt underhållsapplikationer, vilket gör dem lämpliga för elmotorer, fläktar och hushållsapparater.
  • Cylindriska rullager är bättre lämpade för tunga, låga till måttliga hastighetsapplikationer där radiell belastningskapacitet är avgörande, till exempel i industriella växellådor, gruvmaskiner och stora motorer.

B. Betona vikten av att välja rätt lager för optimal prestanda

Att välja rätt lagringstyp är avgörande för att säkerställa optimal prestanda, livslängd och tillförlitlighet för maskinerna eller utrustningen. Att använda fel lager i en given applikation kan leda till flera problem, inklusive för tidigt slitage, misslyckande och ineffektiv drift, vilket i slutändan kan leda till kostsamma reparationer och driftstopp.

Till exempel att använda djupa spårkullager I tunga industriella maskiner där höga radiella belastningar är utbredda skulle resultera i överbelastning av bär, överdriven värme och för tidigt fel. Å andra sidan, med hjälp av cylindriska rullager I höghastighetsapplikationer skulle det begränsa prestanda, eftersom dessa lager inte är utformade för att hantera hastigheterna vid vilka kullager kan fungera.

För att undvika dessa problem är det viktigt att:

• Överväga lastkraven (Radiell kontra axial).
• Redogöra för driftshastighet och det potentiella behovet av höghastighetsdrift.
• Utvärdera miljön där lagret kommer att fungera (t.ex. temperatur, förorening etc.).
• Faktor i underhållsbehov och bärande hållbarhet för långvarig användning.
